用 Docker Compose 部署 Draw.io 并接入 GitLab 存储

这套部署把 diagrams.net / Draw.io 跑成内网可控的 Web 服务，再通过 GitLab OAuth 接入仓库存储。入口由 Nginx 做 HTTPS 代理，容器侧同时启用 PlantUML 和图片导出服务，适合在 GitLab Wiki、技术文档和架构图维护场景里使用。

0. 部署边界

#

整体链路如下：

flowchart LR
    browser["Browser"]
    nginx["Nginx HTTPS
draw.example.com:8716"]
    drawio["drawio
jgraph/drawio:8080"]
    plantuml["plantuml-server
:8080"]
    export["image-export
:8000"]
    gitlab["GitLab
OAuth + Repository API"]

    browser -->|HTTPS| nginx
    nginx -->|HTTP proxy_pass| drawio
    drawio -->|PLANTUML_URL| plantuml
    drawio -->|EXPORT_URL| export
    drawio -->|OAuth / Save / Open| gitlab

这里没有把 Draw.io 直接暴露到公网。公网入口只交给 Nginx，后端端口按实际拓扑限制来源。

1. 目录准备

#

创建部署目录：

mkdir -p /data/docker-compose/drawio/data/fonts
cd /data/docker-compose/drawio

建议目录结构：

/data/docker-compose/drawio/
├── compose.yaml
├── .env
├── PreConfig.js
└── data/
    └── fonts/

data/fonts 用于挂载自定义字体。PreConfig.js 用于观察和补丁 Draw.io 前端初始化配置，比如默认中文和 GitLab 开关。

2. GitLab OAuth 应用

#

Draw.io 保存到 GitLab 时需要 OAuth 应用。用管理员账号进入 GitLab 后台：

Admin Area -> Applications -> New application

按下面方式创建：

创建后会拿到两项信息：

• Application ID：写入 .env 的 DRAWIO_GITLAB_ID。
• Secret：写入 .env 的 DRAWIO_GITLAB_SECRET。

这两个值只在部署机 .env 和密钥管理系统里保存。截图发布前至少确认没有 Secret；如果截图里出现 Secret，先在 GitLab 后台轮换后再发布。

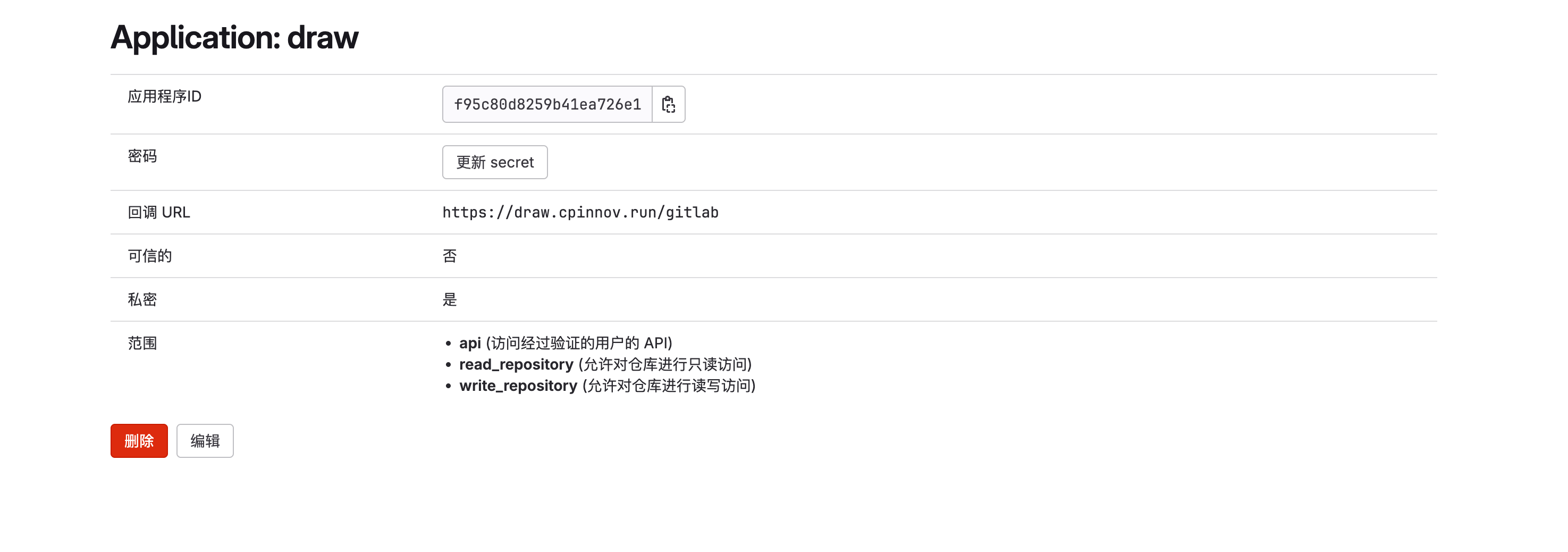

GitLab OAuth 应用创建完成后，页面上能看到 Application ID、更新 Secret 按钮、回调 URL 和授权范围。生产环境里只需要把 ID 和 Secret 写入 .env。

3. 环境变量

#

在部署目录创建 .env：

DRAWIO_BASE_URL=https://draw.example.com
DRAWIO_VIEWER_URL=https://draw.example.com/js/viewer.min.js
DRAWIO_LIGHTBOX_URL=https://draw.example.com

DRAWIO_GITLAB_ID=CHANGE_ME_GITLAB_APPLICATION_ID
DRAWIO_GITLAB_SECRET=CHANGE_ME_GITLAB_APPLICATION_SECRET
DRAWIO_GITLAB_URL=https://gitlab.example.com
DRAWIO_CSP_HEADER="default-src 'self'; script-src 'self' https://storage.googleapis.com https://apis.google.com https://docs.google.com https://code.jquery.com 'unsafe-inline'; connect-src 'self' https://gitlab.example.com https://gitlab.com https://*.dropboxapi.com https://api.trello.com https://api.github.com https://raw.githubusercontent.com https://*.googleapis.com https://*.googleusercontent.com https://graph.microsoft.com https://*.1drv.com https://*.sharepoint.com https://*.google.com https://fonts.gstatic.com https://fonts.googleapis.com; img-src * data:; media-src * data:; font-src * about:; style-src 'self' 'unsafe-inline' https://fonts.googleapis.com; frame-src 'self' https://*.google.com;"

EXPORT_URL=http://image-export:8000/
PLANTUML_URL=http://plantuml-server:8080/
DRAWIO_SELF_CONTAINED=1
DRAWIO_PUSHER_MODE=2
TZ=Asia/Shanghai

限制权限：

chmod 600 /data/docker-compose/drawio/.env

DRAWIO_GITLAB_URL 填 GitLab 站点根地址，例如 https://gitlab.example.com。jgraph/drawio 容器启动脚本会基于这个值生成服务端 OAuth token 地址，即 ${DRAWIO_GITLAB_URL}/oauth/token。不要在这里再手动拼 /oauth/token，否则容易生成重复路径。

如果接入的是自建 GitLab，DRAWIO_CSP_HEADER 的 connect-src 里也要放行 GitLab 域名。否则页面能打开，但保存到 GitLab 时浏览器控制台可能出现 CSP 拦截。

4. Compose 配置

#

compose.yaml：

services:
  drawio:
    image: jgraph/drawio
    container_name: drawio
    restart: always
    env_file:
      - .env
    ports:
      - "8016:8080"
    volumes:
      - ./data/fonts:/usr/share/fonts/drawio
      - ./PreConfig.js:/usr/local/tomcat/webapps/draw/js/PreConfig.js
    networks:
      - drawionet
    depends_on:
      - plantuml-server
      - image-export
    logging:
      driver: json-file
      options:
        max-size: "50m"
        max-file: "2"

  plantuml-server:
    image: linkease/drawio-plantuml-server:2022121901
    container_name: plantuml-server
    restart: always
    environment:
      - TZ=Asia/Shanghai
    networks:
      - drawionet
    expose:
      - "8080"

  image-export:
    image: linkease/drawio-image-export:2022121901
    container_name: image-export
    restart: always
    environment:
      - TZ=Asia/Shanghai
    networks:
      - drawionet
    expose:
      - "8000"

networks:
  drawionet:
    driver: bridge

如果 Nginx 和 Draw.io 在同一台机器上，可以把端口收得更紧：

ports:
  - "127.0.0.1:8016:8080"

如果 Nginx 是独立入口机，后端 Draw.io 需要被入口机访问，就保留 8016:8080，同时用防火墙或安全组只允许 Nginx 入口机访问 8016。

这里继续使用现场已有的 linkease/drawio-plantuml-server:2022121901 和 linkease/drawio-image-export:2022121901。如果环境允许统一使用官方镜像，也可以把两个辅助服务替换成 jgraph/plantuml-server 和 jgraph/export-server，但替换前要重新验证 PlantUML 渲染和图片导出。

5. PreConfig.js

#

jgraph/drawio 每次启动都会生成 /usr/local/tomcat/webapps/draw/js/PreConfig.js。当 Compose 把 ./PreConfig.js 挂载到这个路径时，容器生成的内容会写回宿主机文件。

先创建空文件，避免 Docker 把同名路径创建成目录：

cd /data/docker-compose/drawio
touch PreConfig.js
docker compose up -d drawio
test -s PreConfig.js && echo "PreConfig generated"

如果需要默认中文，在容器启动后追加：

urlParams['lang'] = 'zh';

可以用命令补丁，刷新浏览器即可，不要为了这一步立即重启容器：

grep -q "urlParams\\['lang'\\] = 'zh'" PreConfig.js || \
  printf "\\nurlParams['lang'] = 'zh';\\n" >> PreConfig.js

这个补丁在下一次容器启动时会被入口脚本重新生成的内容覆盖。升级、重启或重建后，再执行一次上面的补丁命令即可。需要长期固化时，把补丁命令放到部署脚本里，或者维护一个派生镜像。

如果 GitLab 入口没有出现在 Draw.io 的保存菜单里，检查 PreConfig.js 里是否存在 GitLab 配置。环境变量方式会在启动阶段写入：

window.DRAWIO_GITLAB_URL = 'https://gitlab.example.com';
window.DRAWIO_GITLAB_ID = 'CHANGE_ME_GITLAB_APPLICATION_ID';

不要手工删除这些 GitLab 相关配置。PreConfig.js 里只会出现 GitLab URL 和应用 ID，Secret 会写入容器内 WEB-INF/gitlab_client_secret，不要把容器文件和日志原样贴到公开渠道。

6. 启动和基础验证

#

启动服务：

cd /data/docker-compose/drawio
docker compose up -d

查看状态：

docker compose ps

期望三个容器都是 Up：

NAME              STATUS
drawio            Up
plantuml-server   Up
image-export      Up

检查 Draw.io HTTP：

curl -I http://127.0.0.1:8016

检查日志：

docker logs --tail 120 drawio

日志中应能看到 PreConfig.js 初始化输出，并且 GitLab 环境变量不为空。如果日志里没有 GitLab 相关配置，优先检查 .env 是否被容器读取。检查时不要把 Secret 打到终端：

docker exec drawio sh -lc '[ -n "$DRAWIO_GITLAB_ID" ] && [ -n "$DRAWIO_GITLAB_SECRET" ] && [ -n "$DRAWIO_GITLAB_URL" ] && echo "GitLab env OK"'

验证辅助服务的网络连通：

docker exec drawio sh -lc 'getent hosts plantuml-server && getent hosts image-export'

7. Nginx 反向代理

#

下面示例保留根路径代理，不做 /drawio/ 之类的子路径改写。Draw.io 的静态资源、OAuth 回调和前端路由都从根路径进入，最少踩坑。

如果 Nginx 和容器在同一台机器：

server {
    listen 8716 ssl http2;
    listen [::]:8716 ssl http2;
    server_name draw.example.com;

    ssl_certificate     /etc/nginx/certs/example.com/fullchain.pem;
    ssl_certificate_key /etc/nginx/certs/example.com/privkey.pem;
    ssl_protocols TLSv1.2 TLSv1.3;

    location / {
        proxy_set_header Host $http_host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-NginX-Proxy true;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection "upgrade";
        proxy_pass http://127.0.0.1:8016;
    }
}

如果 Nginx 在入口机，Draw.io 在后端机器，把 proxy_pass 指向后端内网地址：

proxy_pass http://192.0.2.16:8016;

加载前检查语法：

nginx -t

重载：

systemctl reload nginx

外部验证：

curl -I https://draw.example.com:8716/

如果使用标准 443 端口，把 Nginx listen 和访问地址改成自己的 HTTPS 入口即可。

8. GitLab Diagrams.net 集成

#

如果要在 GitLab Wiki 或 Markdown 编辑器里直接打开自建 Draw.io，需要在 GitLab 管理后台启用 Diagrams.net：

Admin Area -> Settings -> General -> Diagrams.net

配置：

• 勾选 Enable Diagrams.net。
• Diagrams.net URL 填 https://draw.example.com，如果使用自定义端口则填 https://draw.example.com:8716。
• 保存配置。

GitLab 官方文档说明，自托管 GitLab 可以接入公共 diagrams.net，也可以接入本地部署的 diagrams.net。离线或内网环境通常选择后者。

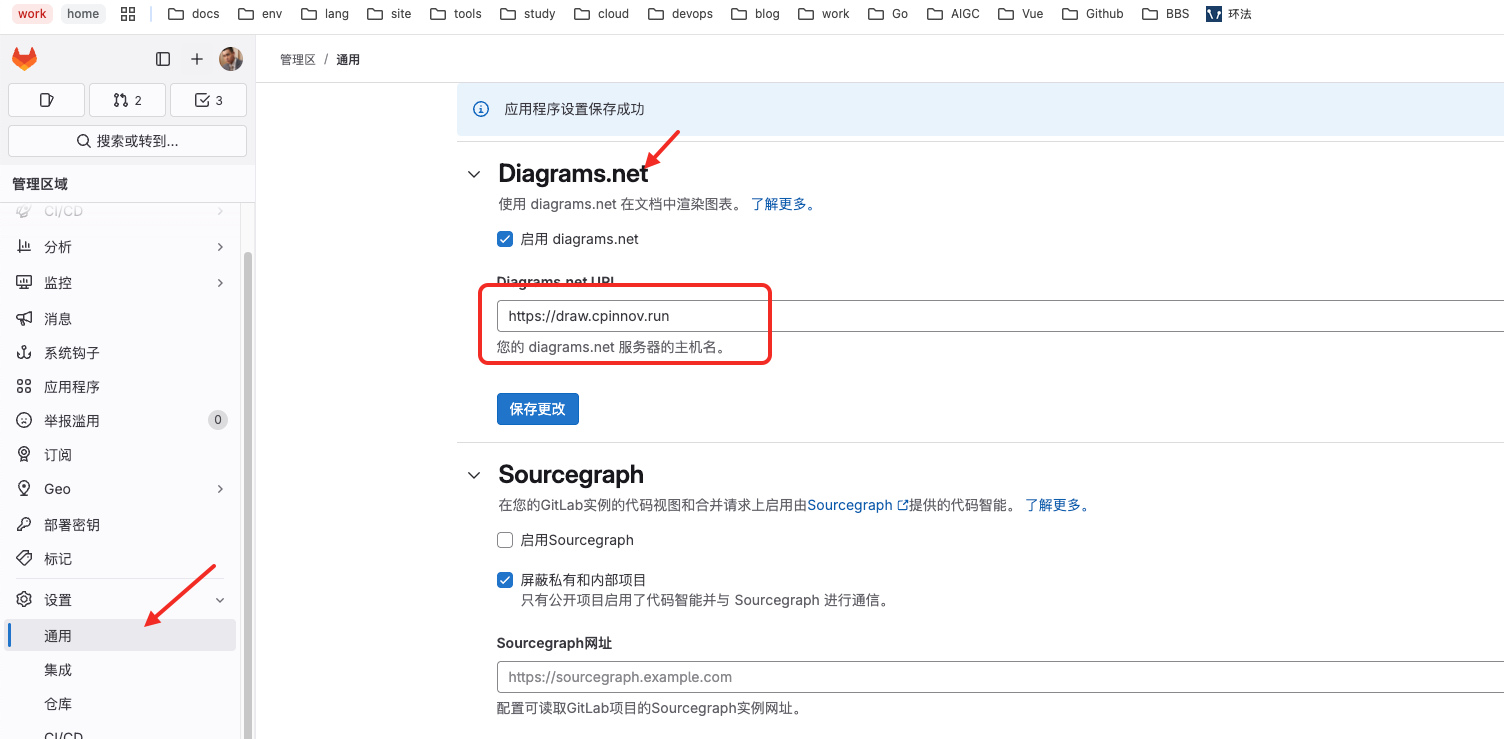

GitLab 后台保存后，Diagrams.net 区块会保留当前配置的 Draw.io URL。这个 URL 必须和 Nginx 对外入口一致，否则 Wiki 里打开的仍然不是自建实例。

验证方式：

1. 进入一个测试项目的 Wiki。
2. 新建或编辑页面。
3. 插入 diagrams.net 图。
4. 确认打开的是自建 Draw.io 地址。
5. 保存后重新打开，确认 SVG 图能正常加载。

9. Review Gate

#

部署前先过这些检查：

只要 OAuth Secret 曾经出现在截图、聊天或仓库里，就先在 GitLab 后台重置，再更新 .env 并重启容器。

10. 功能验收

#

最小验收不要只看首页能打开，要覆盖存储、回调和辅助服务：

排查时先看 Draw.io 日志，再看 Nginx access/error log，最后看 GitLab OAuth 应用配置。OAuth 回调不一致是最常见的问题。

11. 备份和回滚

#

Draw.io 本身接近无状态，关键配置在部署目录：

• compose.yaml
• .env
• PreConfig.js
• data/fonts

备份：

cd /data/docker-compose
tar czf drawio-backup-$(date +%F-%H%M%S).tar.gz drawio/compose.yaml drawio/.env drawio/PreConfig.js drawio/data/fonts

修改镜像、Nginx 或 OAuth 配置前先备份。回滚时恢复文件后重启：

cd /data/docker-compose/drawio
docker compose down
docker compose up -d

如果问题发生在 GitLab OAuth 应用配置，优先恢复 Redirect URI、Scopes 和 Secret，而不是回滚容器。

12. 常见问题

#

GitLab 保存菜单没有出现

#

先检查 DRAWIO_GITLAB_ID、DRAWIO_GITLAB_SECRET、DRAWIO_GITLAB_URL 是否进入容器。不要用 docker compose config 直接 grep Secret：

docker exec drawio sh -lc '[ -n "$DRAWIO_GITLAB_ID" ] && [ -n "$DRAWIO_GITLAB_SECRET" ] && [ -n "$DRAWIO_GITLAB_URL" ] && echo "GitLab env OK"'
docker exec drawio sh -lc 'grep -q "DRAWIO_GITLAB" /usr/local/tomcat/webapps/draw/js/PreConfig.js && echo "PreConfig GitLab OK"'

如果 PreConfig.js 被宿主机旧文件覆盖，需要重新从容器生成文件，或者把 GitLab 配置补回去。

OAuth 提示 redirect_uri 不匹配

#

GitLab 应用里的 Redirect URI 必须和入口完全一致：

https://draw.example.com/gitlab

如果入口使用 8716 端口，则应配置：

https://draw.example.com:8716/gitlab

协议、域名、端口和路径都要一致。

invalid_client 或 401

#

通常是 DRAWIO_GITLAB_ID、DRAWIO_GITLAB_SECRET 或 DRAWIO_GITLAB_URL 错误。DRAWIO_GITLAB_URL 填 GitLab 根地址，不要额外拼 /oauth/token。

浏览器控制台出现 CSP 拦截

#

自建 GitLab 域名需要进入 DRAWIO_CSP_HEADER 的 connect-src。改完 .env 后重建容器：

docker compose up -d --force-recreate drawio

再刷新页面重试 GitLab 保存流程。

PlantUML 或导出失败

#

先检查容器互通：

docker exec drawio sh -lc 'getent hosts plantuml-server image-export'
docker logs --tail 100 plantuml-server
docker logs --tail 100 image-export

PLANTUML_URL 和 EXPORT_URL 必须使用 Compose 网络里的服务名，不要写宿主机外部域名。

反向代理后静态资源 404

#

确认 Nginx 使用根路径代理：

location / {
    proxy_pass http://127.0.0.1:8016;
}

不要把 Draw.io 强行挂到子路径，除非已经验证过所有静态资源、OAuth 回调和前端路由。

13. 发布前清理

#

这类文档最容易泄露三样东西：OAuth Secret、GitLab 内部域名和后台截图里的凭据。发布前至少扫一遍 Markdown：

grep -nEi 'gloas-|glpat-|oauth2:|BEGIN (RSA|OPENSSH|PRIVATE)|Authorization:[[:space:]]*Bearer|client_secret|private_key|10\\.|172\\.(1[6-9]|2[0-9]|3[0-1])\\.|192\\.168\\.' drawio-docker-compose-deployment-blog.md || true

命中占位变量名是正常的，命中真实 token、真实内网地址或真实域名就停止发布。截图如果包含 Secret、私钥或不可公开的后台地址，先打码或轮换后再发布。
